導向軸支座作為機械設備中的重要部件，其規格的豐富性和多樣性是為了滿足不同應用場景和工況需求。以下將詳細介紹導向軸支座的規格及相關參數。

一、基本類型與結構

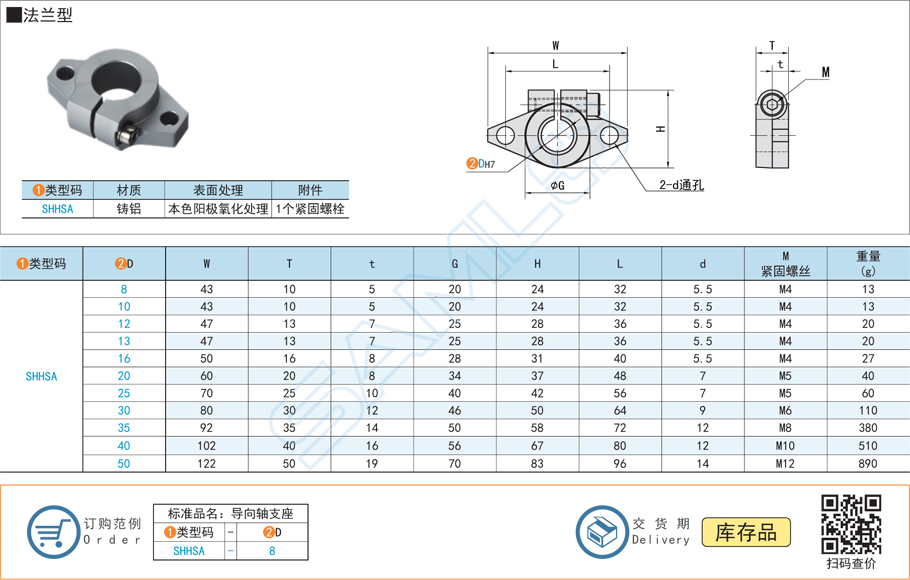

1.法蘭型導向軸支座：這類支座通常有對邊切割法蘭型、圓法蘭型、方法蘭型等，適用于導向軸與安裝面垂直的場合。其法蘭形狀多樣，可根據實際需求選擇。

2.T/L型導向軸支座：適用于導向軸與安裝面平行的場合，具有結構緊湊、安裝方便等特點。

3.底座安裝型導向軸支座：適用于左右空間小的場合，能夠有效節省安裝空間。

二、尺寸規格

導向軸支座的尺寸規格包括內徑、外徑、高度等，這些參數直接影響支座的承載能力和安裝適應性。例如，45#鋼制導向軸支座STHRB高度標準型的內徑就有8、10、12、15、16、20、25、30等多種規格可供選擇。

三、材質與表面處理

1.材質：導向軸支座常用的材質有45#鋼、不銹鋼(如SUS304)等。不同材質具有不同的機械性能和耐腐蝕性能，需根據實際應用環境選擇。

2.表面處理：常見的表面處理方式有四氧化三鐵保護膜和無電解鍍鎳等。這些處理方式可以提高支座的防銹性能和耐磨性，延長使用壽命。

四、安裝方式與夾緊方式

1.安裝方式：導向軸支座的安裝方式主要有開口型和底座安裝型等。開口型便于拆卸和更換，而底座安裝型則適用于空間受限的場合。

2.夾緊方式：常見的夾緊方式有頂絲安裝型、開口型和端面安裝型等。頂絲安裝型結構簡單，但易傷導向軸;開口型拆卸方便且不損傷導向軸;端面安裝型軸向沖擊大，安裝后拆卸不方便。

五、精度與公差

導向軸支座的垂直精度能夠達到0.02，適用于精確定位。同時，其安裝孔的公差也需嚴格控制，以確保安裝后的穩定性和可靠性。

六、應用案例

導向軸支座廣泛應用于自動化行業、機床、機器人等領域。例如，在孔槽深度檢測夾具機構中，導向軸支座用于固定檢查機構，便于拆卸和連續進行正確的工件定位。

綜上所述，導向軸支座的規格豐富多樣，需根據實際應用場景和工況需求進行綜合考慮和選擇。本文內容是上隆自動化零件商城對“導向軸支座”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
