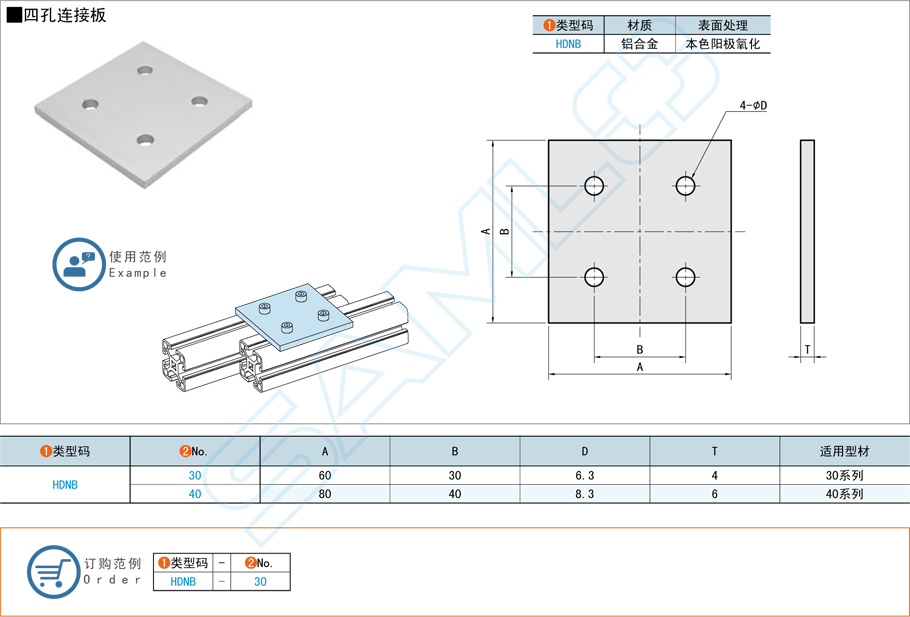

鋁型材四孔連接板是一種常見的連接件，用于將鋁型材框架系統中的不同型材牢固地連接在一起。正確的安裝方法可以確保連接的牢固性和穩定性。
以下是鋁型材四孔連接板的詳細安裝步驟：
所需工具和材料
- 鋁型材四孔連接板
- 對應的鋁型材（通常為T型槽型材）
- 螺栓和螺母（通常為T型螺栓和法蘭螺母）
- 內六角扳手或適當?shù)陌馐?
- 標記工具（如鉛筆或記號筆）
- 測量工具（如卷尺或卡尺）
安裝步驟
1. 準備工作
- 測量和標記：根據設計圖紙或?qū)嶋H需求，測量鋁型材的安裝位置，并用標記工具在型材上標記連接板的安裝位置。
- 檢查配件：確保所有連接板、螺栓、螺母和工具準備齊全，并且尺寸匹配。
2. 安裝連接板
-
固定連接板：
- 將四孔連接板對準鋁型材上的預定位置。
- 將T型螺栓插入鋁型材的T型槽中，確保螺栓頭部在槽內正確卡住。
- 將連接板上的孔對準螺栓，并將螺栓穿過連接板上的孔。
-
安裝螺母：
- 將法蘭螺母擰到螺栓上，先用手稍微擰緊，確保螺栓和連接板固定在一起。
-
調整位置：
- 在完全擰緊螺母之前，確保連接板和型材的位置正確，并根據需求進行微調。
-
擰緊螺母：
- 使用內六角扳手或適當?shù)陌馐謱⒎ㄌm螺母擰緊，確保連接板牢固固定在型材上。
3. 連接其他型材
-
對齊型材：
- 將另一根鋁型材的T型槽對準連接板的孔。
- 將T型螺栓插入另一根型材的T型槽中。
-
固定螺栓和螺母：
- 將螺栓穿過連接板上的剩余孔，并用法蘭螺母擰緊。
-
調整和擰緊：
- 確保所有型材對齊，并進行必要的微調。
- 使用扳手將所有螺母完全擰緊，確保所有連接點牢固穩定。
注意事項
- 檢查緊固度：在安裝完成后，檢查所有螺栓和螺母的緊固度，確保沒有松動。
- 使用合適的螺栓和螺母：確保使用與型材和連接板匹配的螺栓和螺母，以確保連接的牢固性和安全性。
- 避免過度擰緊：在擰緊螺母時，避免過度用力，以防止螺紋損壞或連接板變形。
總結
安裝鋁型材四孔連接板的過程相對簡單，但需要注意細節，確保所有連接點都牢固可靠。正確的安裝方法不僅能保證結構的穩定性，還能延長設備的使用壽命。通過按照上述步驟進行安裝，可以確保鋁型材框架系統的可靠性和耐用性。本文內容是上隆自動化零件商城對“四孔連接板”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
