同步帶張緊輪的安裝位置對傳動系統的穩定性和使用壽命具有重要影響。通常張緊輪應安裝在同步帶松邊一側，并與帶體保持適當接觸角，避免產生干涉、偏磨或跳齒問題。正確的位置設置可保證張力均衡、噪音降低、帶齒嚙合順暢，提高系統整體可靠性。

一、張緊輪安裝基本原則

同步帶傳動系統中，張緊輪的主要作用是補償帶長公差、維持張力、減少振動及吸收運行中的沖擊。標準安裝原則是將張緊輪置于松邊，即非主動側或受力較小的一側。此舉可避免在主拉邊引入附加張力，從而降低同步帶局部疲勞、齒形變形和斷裂的風險。此外，張緊輪軸心應與同步帶運動方向垂直，避免帶體出現斜行或蛇形運行。

二、位置選擇對運行性能的影響

張緊輪如放置位置不當(如裝在張緊邊或張力過大)，會導致帶齒無法正常進入帶輪、嚙合干涉或脫齒，特別是在高速、高載荷場合更為顯著。理想狀態下，張緊輪與帶輪保持充分的包角，提升嚙合齒數，提高負載傳遞能力。同時，應保持張緊輪在運轉路徑中便于調整的部位，例如安裝在結構支架上，并具備可調節機構以便后期維護。

三、張緊輪類型與結構匹配

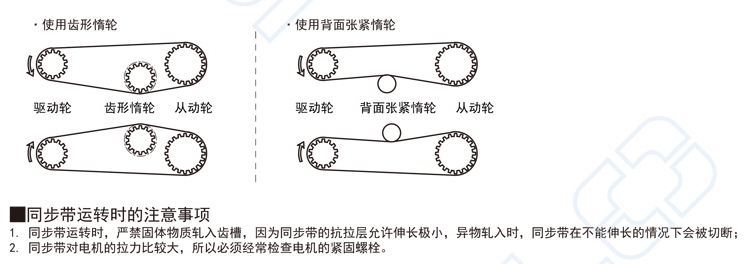

張緊輪有平輪、帶齒輪、凹槽輪等多種類型，需根據同步帶的材質、齒形和節距進行選擇。對于單面齒同步帶，宜采用平滑張緊輪或包覆膠套的滾輪，以減少磨損;而雙面齒同步帶則須用帶齒張緊輪，并保持齒形與帶體一致。在空間有限的裝置中，張緊輪可采用反向結構安裝方式，但應確保與帶輪運行軌跡平行，不可出現偏角。

總結

同步帶張緊輪的安裝位置直接影響系統的張力平衡、嚙合效果和運行壽命。推薦安裝在松邊一側，確保合理接觸角與平穩運行軌跡。結合具體傳動結構選擇合適張緊輪類型和安裝方式，有助于提升設備可靠性與維護便利性，避免運行中常見的振動、偏磨及斷帶問題。文內容是上隆自動化零件商城對“同步帶”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
