拖鏈?zhǔn)且环N在工業自動化設備中廣泛應用的部件，主要用于保護電纜、氣管、油管等管線，在設備的往復運動過程中起到牽引和保護的作用。“架空”應用是拖鏈諸多應用方式中較為常見的一種，具有獨特的應用特點和要求。

一、基本概念及適用范圍

拖鏈的架空應用是指拖鏈在水平方向運行時，其上部在整個行程中不接觸下部的應用方式。這種應用方式一般適用于10米以內的短行程場景。例如在數控機床的工作區域內，各類控制電纜和信號線可以通過架空的拖鏈進行整理和保護，既方便設備布局，又能有效防止管線被意外損壞。

二、架空應用的分類及特點

1.直線架空運行

在這種模式下，拖鏈上段存在一定的預應力。最大下垂距離在10 - 50米之間(具體取決于拖鏈的尺寸)。這種架空方式相對比較容易實現，它能夠在保證拖鏈正常運行且上部不接觸下部的前提下，使拖鏈較為穩定地運行。例如在一些簡單的自動化裝配線上的小型拖鏈應用，直線架空就可以滿足需求。

2.安全塌腰運行

此時拖鏈下垂距離超過了10 - 50米(同樣取決于拖鏈尺寸)，但低于規定的最大下垂高度(FLB)。在一定條件下這種運行方式是可行的，不過需要考慮到如果加速度和往復頻率過高時可能會出現問題。在一些對行程要求相對靈活，但對加速度和頻率有一定限制的設備中可以使用。

3.危險塌腰(需避免)

如果拖鏈下垂距離超過“FLB”的允許值，就進入了危險塌腰狀態。這種情況是必須避免的，它不僅會影響拖鏈的正常運行，還可能會損壞拖鏈內部的保護管線，甚至可能導致拖鏈從設備上脫落引發安全事故。

三、架空應用中的關鍵因素

1.拖鏈尺寸與負載關系

拖鏈的內徑尺寸需要根據內部管線的外徑、數量和布局來確定。例如，要確保電纜、軟管的外側在電纜保護鏈內部高度的80%以內，并且電纜、軟管的收藏量在電纜保護鏈的內容量(內部高度×內部寬度的60%以內)。同時，拖鏈的承載能力與負載密切相關，需要根據管線的重量(kg/m)來選擇合適規格的拖鏈，以保證拖鏈在架空應用中不會因負載過重而出現問題。

2.行程長度考慮

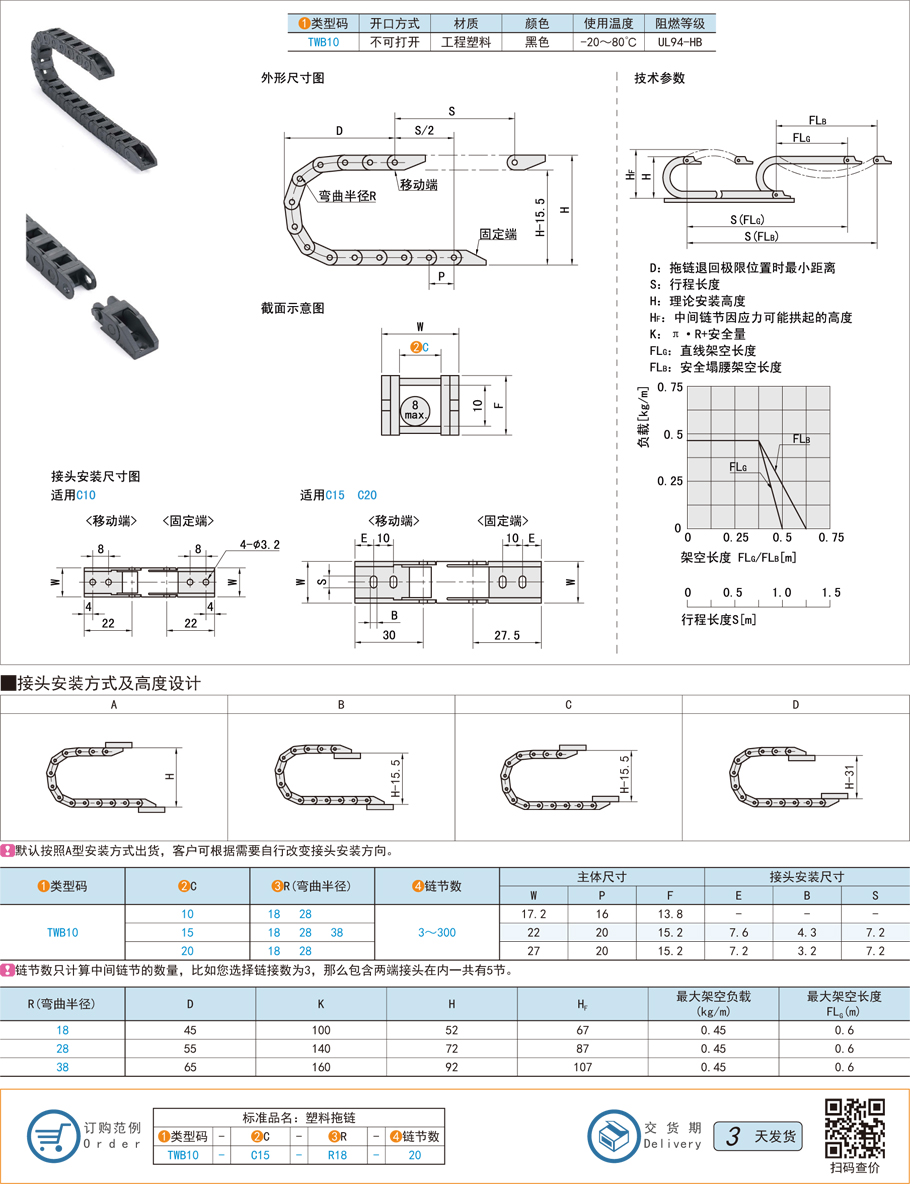

在進行拖鏈選型時，需要對照預選規格的“負載 - 架空長度”圖表，確保所選規格滿足負載要求，并且行程長度S小于安全塌腰架空長度S(FL)。如果行程過長而拖鏈選型不合適，就需要重新調整拖鏈的尺寸或者考慮其他應用方式。

總之，拖鏈的架空應用需要綜合考慮多種因素，在不同的工業應用場景中合理選擇拖鏈的類型、尺寸，確保其在滿足設備功能需求的同時，能夠穩定、安全地運行，延長拖鏈和設備的使用壽命。本文內容是上隆自動化零件商城對“拖鏈”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
