一、什么是直線軸承

與導向軸配套使用的直線運動導向機構。鋼珠沿著外殼與保持器所形成的軌道槽循環滾動，直線軸承相對于導向軸作直線往復運動。通過鋼珠的滾動，可實現低摩擦阻力的較高效運動。產品特點：



 二、結構特點及優點

（1）內置滾珠循環軌道，可實現無限行程的直線運動。

（2）滾珠與軸、直線軸承保持架點接觸，實現低摩擦、低損耗。

（3）多種材料、產品外觀設計及安裝方式，可以應對多種場景及需求。

（4）設計緊湊，有效利用空間，適用小型機構設計。

（5）具有完整的互換性，可以與軸隨機組合使用。



 三、直線軸承選型注意

（1）允許載荷及導向精度：直線軸承運行過程中，需要有足夠的強度承擔來自外部的力，直線軸承單襯型/雙襯型，在其他尺寸不變的情況下加長了直線軸承的長度，增大了直線軸承的允許載荷；另一方面，由于直線軸承長度變長，進一步保證了產品與導向軸的導向精度。
        （2）關鍵尺寸（公差）及安裝尺寸：關鍵尺寸包括直線軸承內徑d、外徑D、長度L等，其中內徑d為負公差，推薦與g6公差導向軸配合（過渡配合），可形成較好的使用環境。

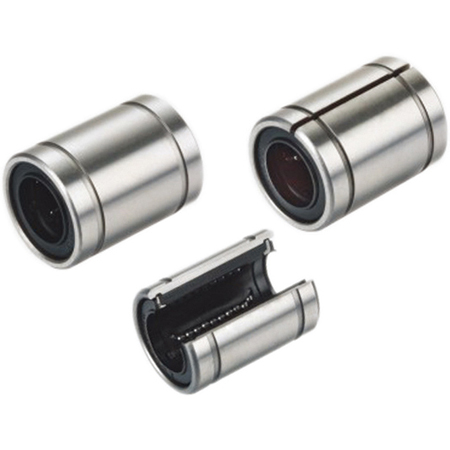

 直柱型直線軸承安裝過程中需要注意軸承總長度L或者卡環槽間隔長度L1；法蘭型直線軸承安裝需注意直線軸承法蘭盤形狀及對應安裝孔位位置圓的尺寸。

（3）材質應用及表面處理：

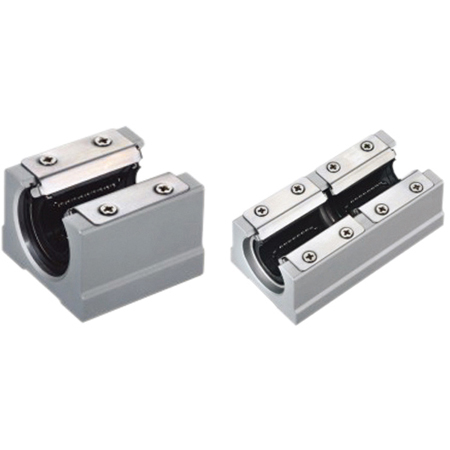

 直線軸承各組件材質可選，以適用不同環境。各組件材料包括軸承鋼（不鍍鎳/鍍鎳）、不銹鋼、樹脂、鋁合金等。其中鍍鎳軸承鋼有較好的防銹性能，但帶有鎳元素；不銹鋼整體性能較好但價格較高；樹脂材料耐高溫能力較差。（-15℃-80℃）；鋁合金常用在箱式單元的殼體。可根據實際需求選用。



四、安裝注意事項

（1）安裝軸時，必須保證軸心和直線軸承內孔平行，切記用不當?shù)慕嵌劝惭b。

（2）推薦與硬度58HRC以上、表面粗糙度Ra0.4以下的導向軸配合使用。

（3）將直線軸承壓入軸承座時，不要直接撞擊外筒側端擋圈及油封，需備專用工具均勻打入。

（4）因結構特性，直線軸承只用于直線運動，不適用與回轉運動，否則會影響直線軸承適用壽命，需要同時進行旋轉及直線運動請選用線性滾珠襯套或者滾珠襯套組件。



 關于多軸安裝的平行度要求：

多軸平行安裝使用直線軸承設計過程中，最好使用可保證平行度的相關標準件，或者在設計過程中加入可調節的參數，否則在安裝使用的過程中無法保證平行度在一定范圍內，容易造成直線軸承損壞。



 五、直線軸承使用保養及更換

（1）軸承在出場時只涂抹防銹油，不起潤滑作用，建議使用前將直線軸承清洗干凈，干燥后涂抹潤滑脂（鋰皂基潤滑脂）使用。

（2）涂抹潤滑脂時在直線軸承內測的滾珠列上涂抹，后續使用再適時補充；也可將潤滑油滴于軸上達成潤滑目的。

（3）鐵屑、粉塵等其他臟物會阻塞保持器球道，使鋼球不能回轉。引起保持架破損，鋼球擠脫。帶密封圈軸承可用于一般帶粉塵工作場所，在木工機械、鑄造機械等粉塵場合請?jiān)谳S承兩端另加密封。
