帶凸肩同步帶輪與同步帶的間隙通常由帶輪的加工精度、帶的材料膨脹系數 以及 工作環境因素 共同決定。主要間隙包括 同步帶與帶輪槽的配合間隙 以及 帶凸肩與帶的側隙，具體數值如下。
1. 同步帶與同步帶輪槽的間隙
同步帶齒與帶輪齒槽之間必須有微小的間隙，以便在運轉時順暢嚙合，同時減少磨損和噪音。不同規格的同步帶，間隙略有不同，一般如下：
說明：
●HTD 和 S 型同步帶輪 采用圓弧齒設計，比梯形齒有更緊密的嚙合，但仍需保證 0.05mm 以上的間隙，避免卡滯。
●T 型同步帶輪 側面嚙合精度較高，通常留 0.08mm 以上的間隙，防止過盈干涉。
2. 帶凸肩與同步帶側面的間隙
帶凸肩同步帶輪用于防止同步帶跑偏，但同步帶的寬度在運行過程中會有輕微的熱膨脹，因此帶與凸肩之間需留一定的側隙：
說明：
●如果間隙過?。和綆Э赡芤驘崤蛎浕驈埩ψ兓Σ镣辜?，導致側面磨損，影響使用壽命。
●如果間隙過大：同步帶容易在高速運轉時發生微小擺動，影響傳動穩定性。
3. 帶輪軸孔與軸的配合間隙

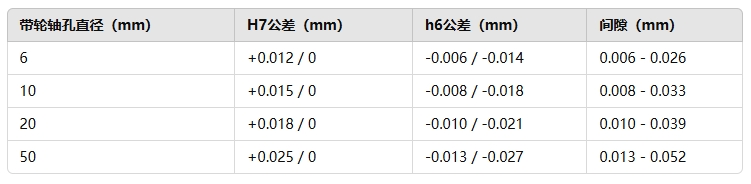

帶輪與軸的配合方式決定了安裝間隙，一般采用 H7/h6 或 H7/g6 精密配合：
4. 影響間隙的因素
●溫度變化：高溫環境下，材料膨脹可能導致間隙縮小，因此應適當增大設計間隙。
●帶輪材質：鋁合金帶輪熱膨脹系數大，推薦間隙略大;鋼制帶輪尺寸穩定性更好，間隙可適當減少。
●帶的張緊力：過度張緊會使同步帶側向受力增加，可能導致側隙變小，影響使用壽命。
總結
? 同步帶與帶輪槽的間隙：0.02 - 0.12mm，具體依據帶型確定。
? 帶凸肩與同步帶的側隙：單側 0.1 - 0.8mm，確保同步帶運行穩定。
? 帶輪與軸的配合間隙：依據 H7/h6 或 H7/g6 標準控制在 0.006 - 0.052mm 之間。
? 優化策略：根據 溫度、帶輪材料、張緊力 適當調整間隙，確保傳動穩定、降低磨損。
